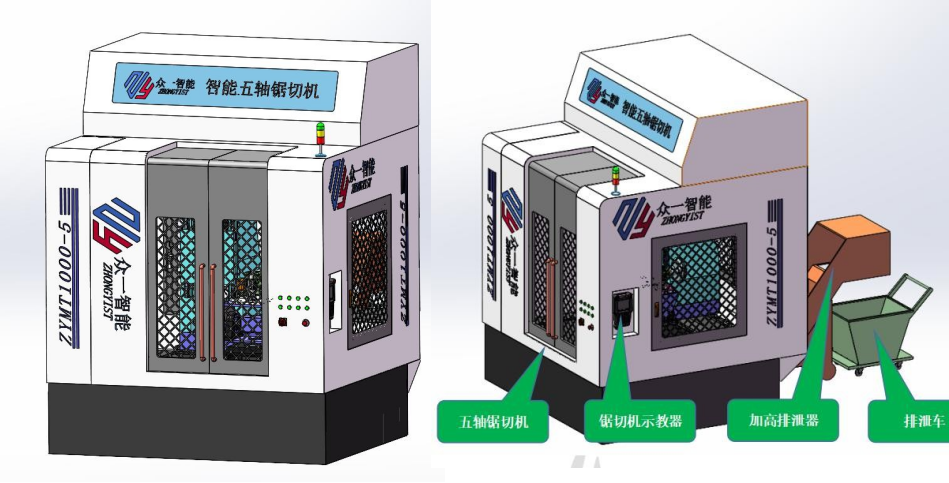

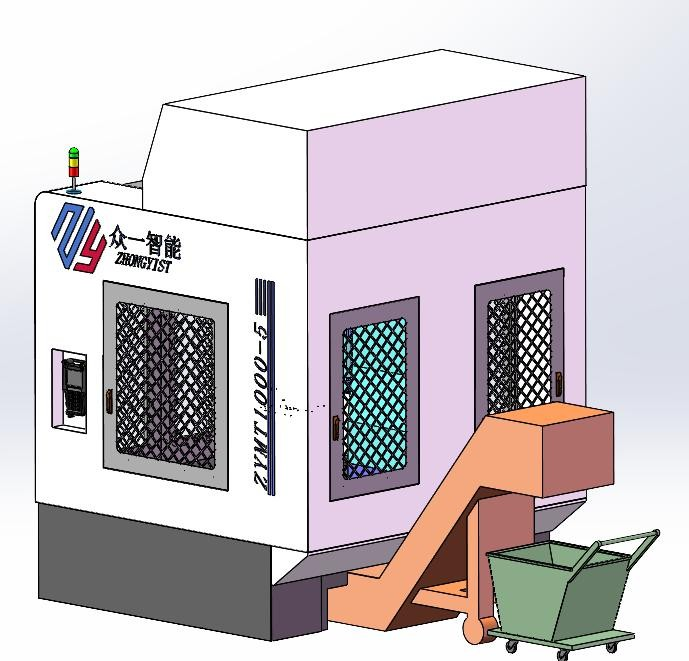

底部配置整體排屑器，有效使用寬度550mm，排屑器末端高度 700mm，因切割料柄較大，故排屑器為特殊加高排屑器。
五軸鋸切機采用灰鐵300鑄件床身，整機重約為6噸，切割剛性強，抖動性小，利用高速切割，精度高、延長鋸片壽命、切割工件表面光潔、一致性強。
X/Z軸采用鎧甲伸縮防護罩，能有效防護鋁屑進入絲杠、線軌內部

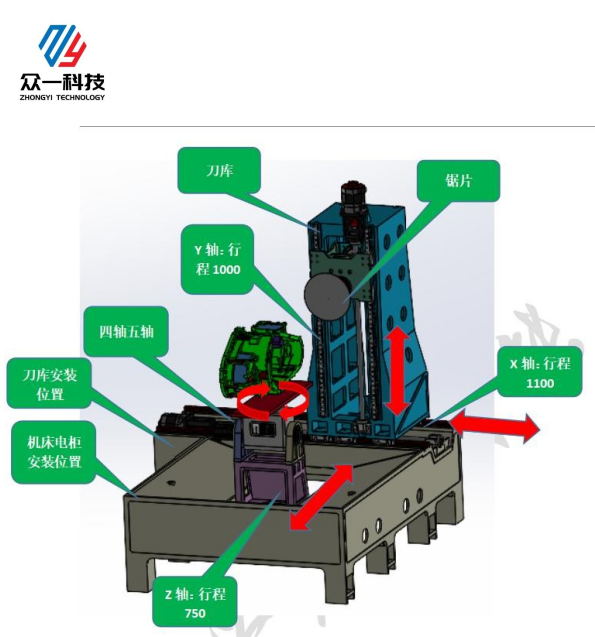

X軸；行程1100mm采用電機傳動絲杠線軌移動立柱
Y軸；行程1000mm采用電機傳動絲杠線軌移動切割電機及主軸
Z軸；行程750mm采用電機傳動絲杠線軌移動工作臺
A軸；旋轉行程±90度采用電機傳動減速機擺動工件角度
B軸；旋轉行程±180度采用電機傳動減速機擺動工件角度

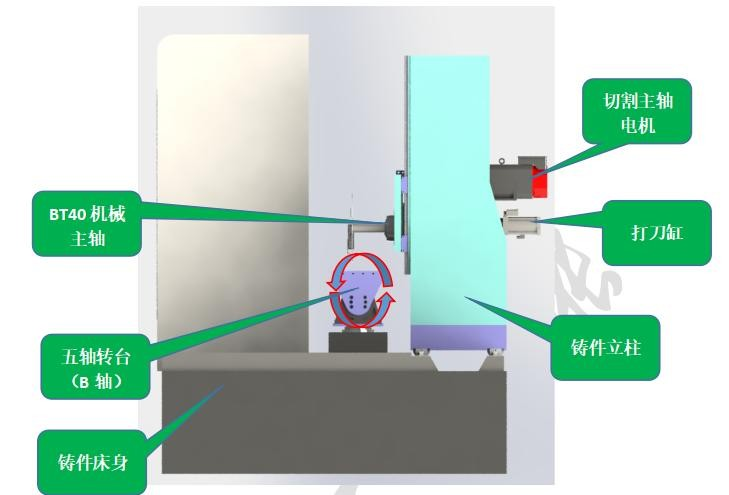

切割主軸；采用電機帶動BT40機械主軸連續旋轉，轉速3000rpm/min，配有自動打刀缸，主軸上方裝有打刀按鈕，更換不同型號鋸片時直接手動切換即可，無需在設備上更換，安全、省力。
圓鋸片及說明
厚度2.8/3.6mm，內孔直 徑30mm，切削液霧化冷卻，可以實現對工件的長壽命精 確切割。

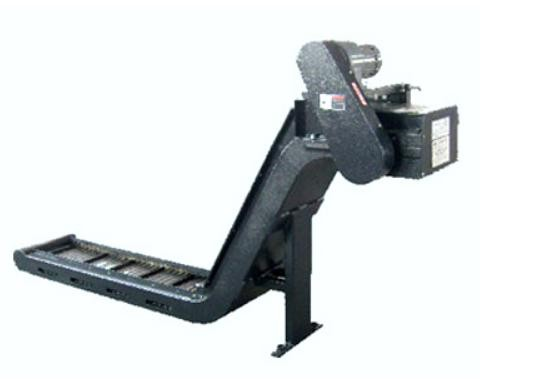

刮板排屑機
輸送機安裝在床身底部，加工后的粉屑及料款被收集后輸送至出料口離。輸送鏈采用不銹鋼材質，可耐生銹及腐蝕。
該輸送機轉為澆冒口切割需求而定制，與普通加工機床的輸送機不同。
設備配置及功耗
序號 | 名稱 | 包含機構 |
1 | 設備主體 |
|
2 | 切割主軸系統 |
|
3 | 可變位工作臺 |
|
4 | 粉屑輸送機構 |
|
5 | 控制系統 |
|
項目 | 名稱 | 單位 | 規格 | 備注 |
行程 | X/Y/Z軸 | mm | 1100/1000/750 | |
A軸 | 角度 | ±90 | ||
B軸 | 角度 | ±180 | ||
工作臺 | 工作臺尺寸（L*W） | mm | 500*300 | |
工作臺*大承重 | KG | 600 | ||
切割主軸 | 機械主軸 | BT40 | ||
速度 | X/Y/Z快速移動 | mm/s | 650 | |
*大切削速度 | mm/s | 650 | ||
馬達 | 五軸伺服馬達 | KW | 3.6/3.6/2.9/2.3/2.3 | |
切割馬達 | 切割伺服電機 | KW | 11 | |
刀庫 | 工位 | 4 | 選配 | |
排屑車電機 | KW | 2 |
- 具備驅動伺服電機的兩軸插補，多軸聯動的運動控制功能。
- 編程方式：采用坐標輸入法進行編程。
- 第二原點：工藝原點
伺服電機采用相對值編碼器電機，系統在斷電上電時進行一次回原點操作，而在正常的加工過程中，
用戶可根據加工工藝設定第二原點（工藝原點），以避免每次都回原點操作，影響加工效率。
